니로 실내등 LED로 변경 트렁크LED 부착 Diy

스파크를 처분하고 니로를 구매하게 되었습니다.



스파크에는 실내등이 모두 LED로 되어 있었기 때문에 아무런 불편함을 느끼진 못했어요.



이번에 구매한 니로는 등이 LED가 아니길래 LED를 구매를 하고 날을 잡고 있었습니다.

트렁크 등이 구석에 하나만 박혀있는데 이게 하나도 안밝습니다.



밤에 트렁크 열 때는 핸드폰을 켜서 플래쉬를 켜서 트렁크를 보곤 했죠.

이게 한번 두번이면 괜찬은데 야간에 낚시를 다니고 야간에 트렁크를 열 일이 많이 지다보니



트렁크 LED를 Diy를 해야겠다고 꼭 생각을 했네요.





제가 작업한 내용은

1열 실내등

화장등

중앙등

트렁크 등

트렁크 LED 바 설치

번호판 LED



이렇게 Diy를 했습니다.



작업에 필요한 준비물은 플라스틱 헤라는 필수적으로 필요합니다.

일자 드라이버로 하면 차량 내부에 스크래치를 유발을 할 가능성이 커보입니다.



또한 트렁크 등 LED로 교환을 할 때 파손이 될 우려가 크더군요.

제일 안빠지는 부분이기도 합니다.





작업 전 1열 실내등과 화장등 입니다.



화장등은 운전석 1, 조수석 1 총 2개의 LED가 설치가 됩니다.

1열 등은 좌,우 측으로 총 2개의 LED가 동일하게 설치가 됩니다.



규격은 다릅니다.





우선 운전석 화장등을 먼저 바꿔 보도록 하겠습니다.



퓨즈박스에서 퓨즈를 빼고 하시는 분들도 많지만

저는 따로 퓨즈를 빼고 작업을 하지 않았습니다.



합선 되지 않도록 조심히 하세요

플라스틱 헤라로 스위치 부분을 꾹 눌러줍니다.

그리고 헤라를 깊숙히 넣고 등의 거치대를 빼버립니다.

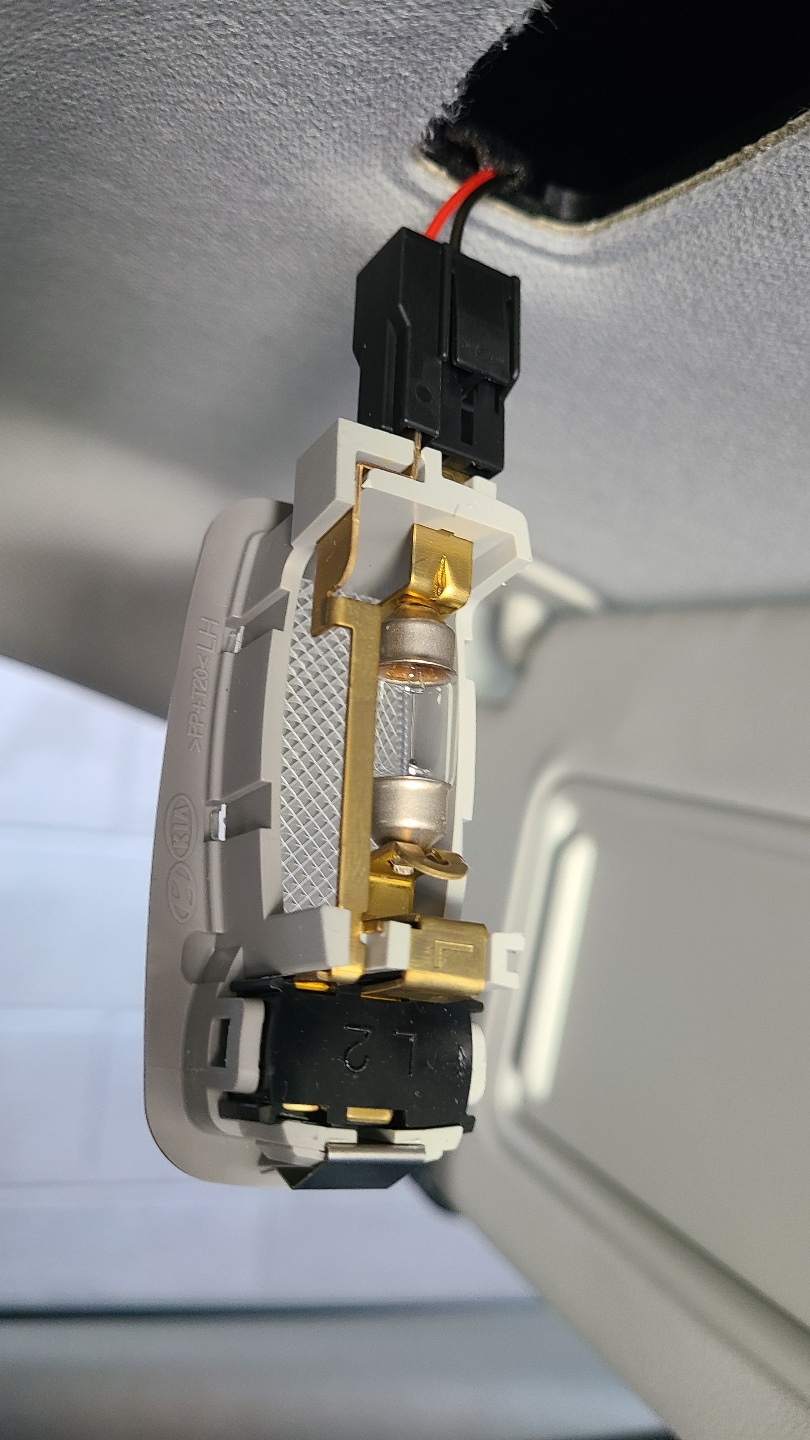

커넥터에 거치대가 달려서 나오는게 보이시죠?

커넥터를 우선적으로 먼저 빼주세요.



그리고 거치대 안에 있는 전구를 빼주도록 합니다.



전구가 꽉 끼워져있기 때문에 약간의 힘 또는 공구가 필요합니다.

한쪽으로 밀고 전구를 빼시면 보다 쉽게 뺄 수 있습니다.

기존의 전구에서 LED 전구로 바꿨습니다.

확실히 많이 밝아졌죠?



같은 방식으로 조수석도 진행을 해줍시다.



이번엔 1열 조명을 바꿔보도록 하겠습니다.

처음에 이걸 뜯을 때 정말 답이 없다 라는 생각이 들더군요.

헤라를 집어 넣으니 헤라는 약해서 휘어지고

힘을 더 주니 스위치가 눌러지고



스위치를 한번 누른 상태에서 사진에서 고리 같은 부분이 보이시나요?

왼쪽에 긴 고리, 오른쪽에 짧은 고리가 있죠?



오른쪽에 짧은 고리쪽으로 헤라를 집어 넣고 힘을 주고 빼주시면

쉽게 빠지게 됩니다.



운전석도 동일하게 해주시면 되요.



이렇게 트윈 LED로 기존의 전구 자리에 넣어주시면 됩니다.



이번엔 중앙등입니다.

중앙등도 브라켓을 같이 빼고 진행을 하려다가

안빠지길래 브라켓 내부에 있는 빛이 나오는 저 부분을 빼기로 합니다.

헤라를 등 앞쪽에 집어넣고 힘을 주면 딸깍하고 빠지게 됩니다.

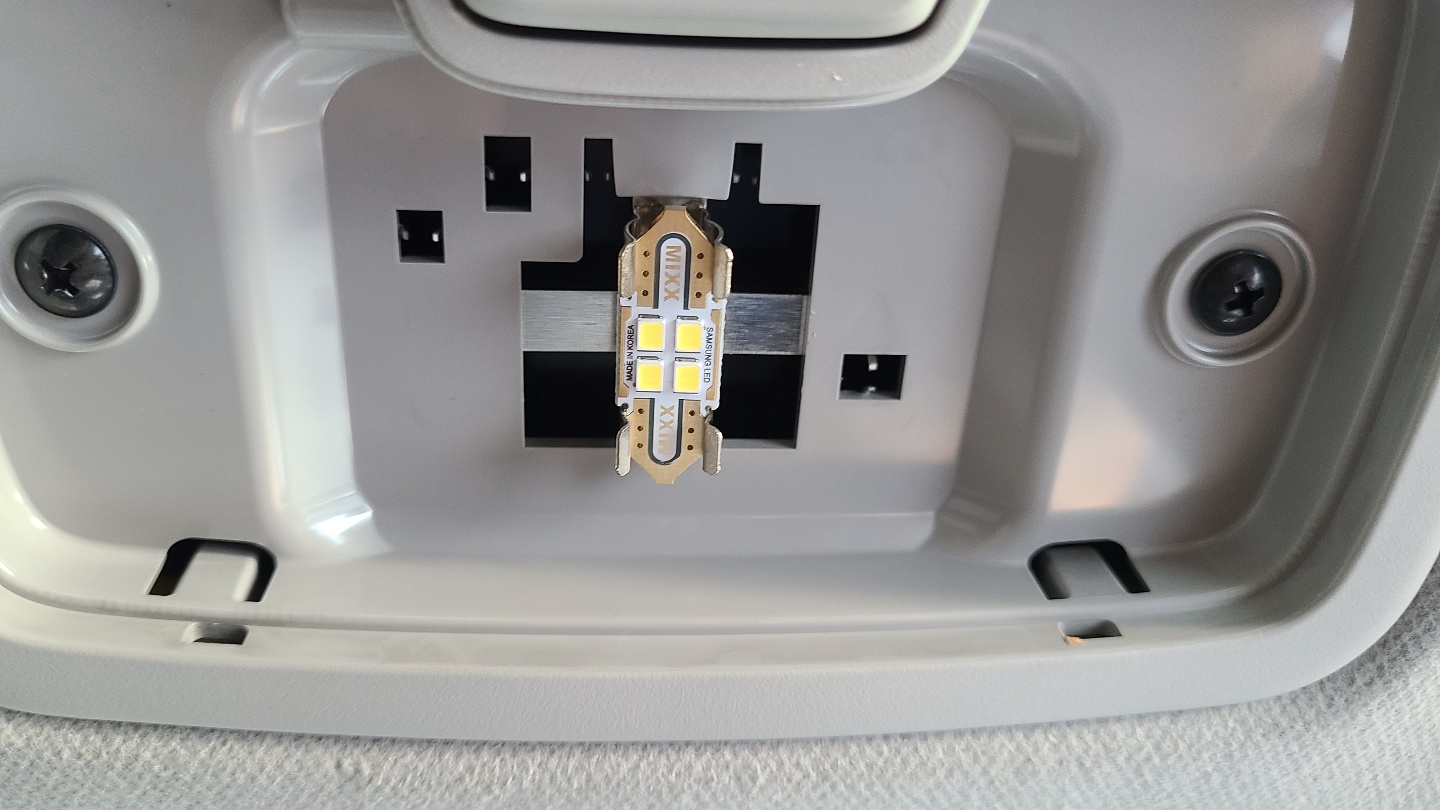

중앙등도 동일하게 전구가 하나 들어가있죠?

1열 실내등과 동일하게 기존의 전구를 빼고

새로운 LED를 넣어주도록 합니다.



기존의 트렁크 등입니다.

문제는 이 등입니다.

밤에 아무것도 안보입니다.

심지어 등 앞에 짐이 적재가 되어 있다면

트렁크에는 빛이 하나도 없기 때문에 카메라 플래쉬를 켜야 합니다.

트렁크 LED등을 설치겸 트렁크 등도 까야 하니 여기 등도 LED로 바꾸기로 합니다.

여기 트렁크 부분에서 가장 많이 파손이 됩니다.

일자 드라이버를 잘못 쓰면 바로 파손이 되는 것 같더군요.

플라스틱 헤라 중에 품질이 정말 괜찬은 헤라를 하나를 구매를 했는데

트렁크 등 저 부분을 한방에 끝냈습니다.



전 트렁크 등 LED가 제일 쉬웠습니다.

트렁크 등에서 나오는 배선에 트렁크 LED 바의 배선을 연결을 해서

트렁크가 열릴 때 트렁크 LED바도 같이 전원이 공급되게 할 것입니다.



트렁크 등에서 나오는 배선이 주황색, 빨강색 두개의 배선이 나옵니다.

여기서 빨강색은 +극, 주황색은 -극입니다.

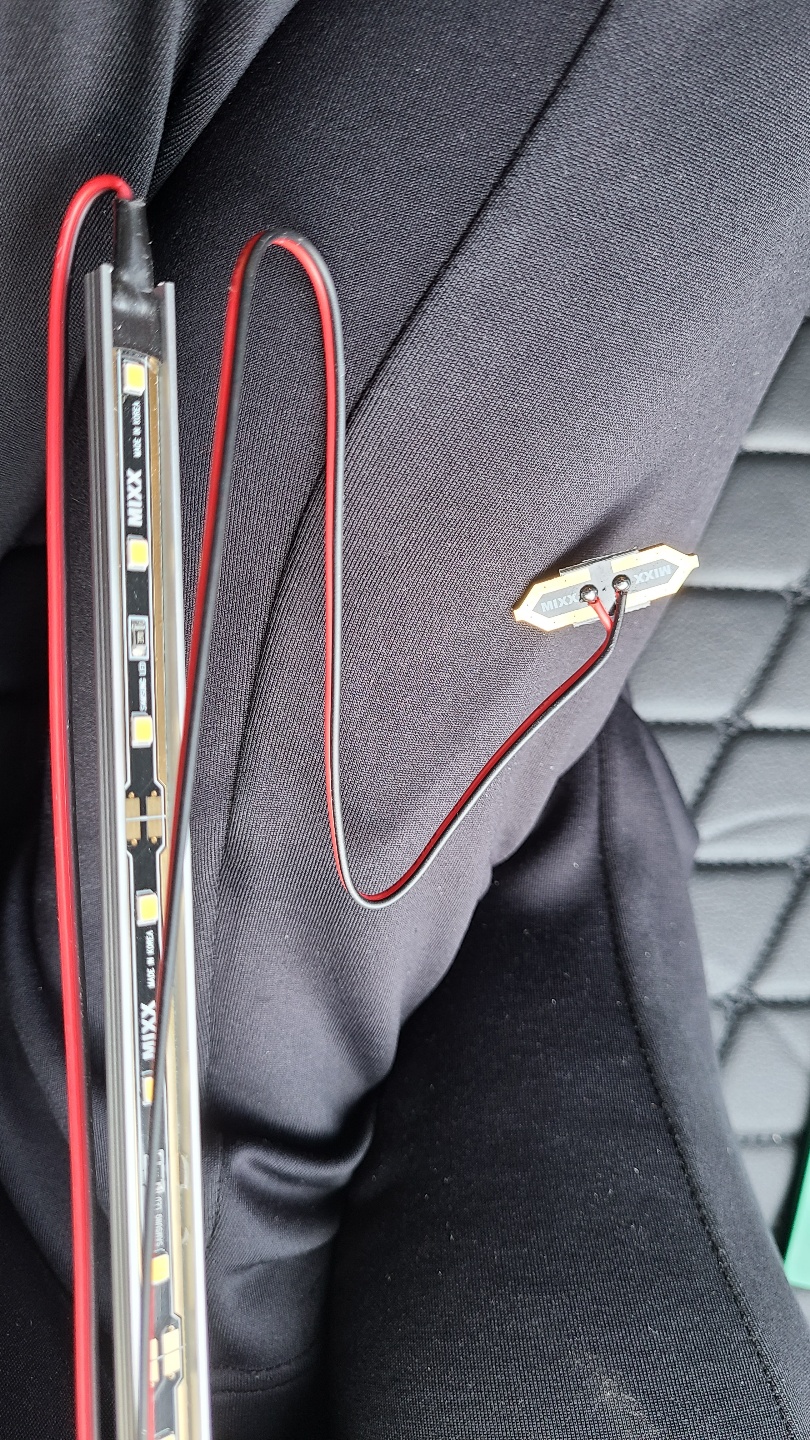

LED 바에도 +극,-극이 있습니다.

빨강색은 빨강색에, 검은색은 주황색 선에 연결을 해주도록 합니다.



트렁크의 고무를 뜯어줍니다.

그리고 트렁크 내부로 배선을 넣고 트렁크 등이 나오는 부분으로

트렁크 LED바를 넣어주도록 합니다.

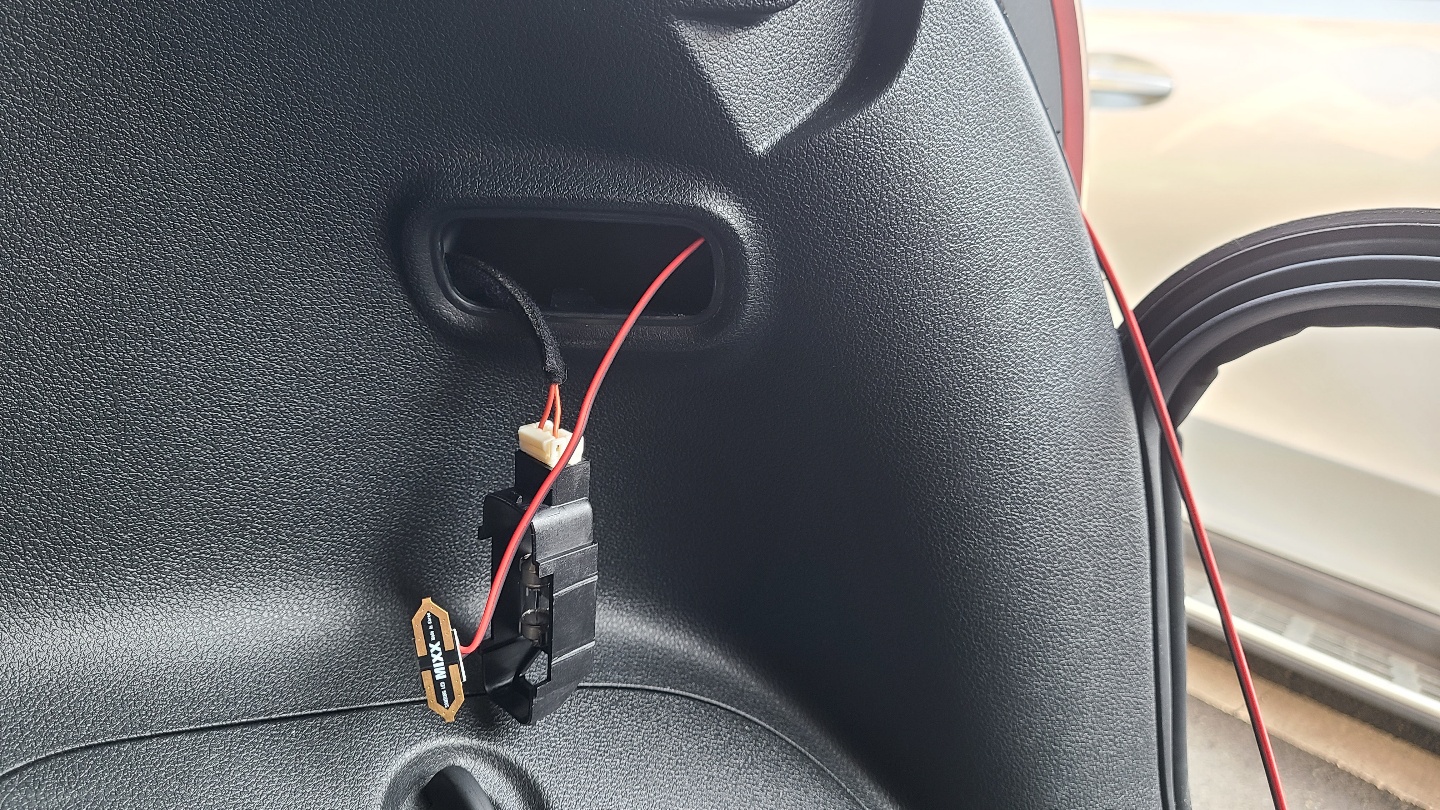

기존의 트렁크 등에 트렁크 바 LED의 배선을 모두 연결을 했습니다.

납땜을 해야하지만 여건이 되지 않기 때문에

배선을 손으로 꼬아서 수축튜브를 넣고 연결을 하고

그 위에 절연 테이프로 마무리를 하였습니다.



트렁크 LED 바를 장착을 했습니다.

결국은 이것 때문에 실내의 모든 등을 LED로 바꿨습니다.

앞으론 밤에도 트렁크를 열어도 플래쉬를 켤 일이 없어서 정말 좋네요 ^^

인터넷에 판매하는 기성품으로 작업을 했습니다.



그러다 보니 바가 정말 안붙길래 접착력이 정말 좋은 양면 테이프를 이용해서

붙이긴 했는데 안떨어지고 잘 붙어있네요^^





사용한 LED 입니다.

참고 하실 분들은 참고하시면 되겠습니다.



1열 화장등 LED 2개, 31mm

1열 실내등 LED 2개, 트윈

중앙등 LED 1개, 31mm

트렁크 LED 1개, 31mm

번호판 LED 2개, 사이드



이렇게 사용이 됩니다.
